Затворы предназначены для управления материальными потоками жидкостей в пищевой, химической, нефтеперерабатывающей и других отраслях промышленности, для замены функционально-аналогичных клапанов и затворов.

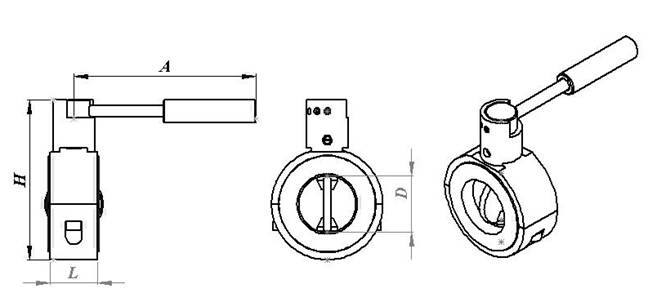

| Обозначение | DN | D | L | H | A | Масса, кг |
| ЗДР-16-50 | 50 | 50 | 41 | 138 | 160 | 2,0 |
| ЗДР-16-65 | 65 | 65 | 43 | 163 | 200 | 2,8 |
| ЗДР-16-80 | 80 | 80 | 43 | 180 | 200 | 3,5 |
| ЗДР-16-100 | 100 | 100 | 52 | 223 | 250 | 4,3 |
Присоединение к трубопроводу - стяжное.
Условие эксплуатации затворов следующие:
- температура окружающей среды, оС от минус 70 до плюс 50;
- относительная влажность окружающего воздуха, % от 30 до 80;
- атмосферное давление, КПа от 84 до 106.7; (мм рт.ст.) (от 630 до 800);
- температура рабочей среды, затвора ЗДР-16, оС от минус 30 до плюс 150;
Расшифровка исполнений затворов:
ЗДР - затвор дисковый регулирующий;
16 - условное давление PN рабочей среды до 1.6 МПа (16кгс/см2);
50, 65, 80, 100 - диаметр условного прохода DN в мм.
Диаметры условных проходов затворов соответствуют диаметрам условных проходов трубопроводов по месту эксплуатации.
Содержание вредных веществ в воздухе рабочей зоны эксплуатации затворов не должно превышать концентраций в соответствии с ГОСТ 12.1.005-88.
Затворы имеют вид климатического исполнения У2 и УХЛ 1 по ГОСТ 15150.
