Назначение задвижки 30нж564нж

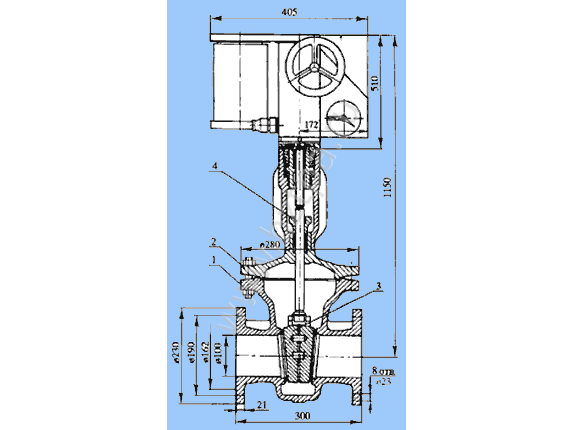

Задвижка клиновая 30нж964нж / 30нж564нж с выдвижным шпинделем фланцевая, под электропривод или редуктор предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 800, 1000, 1200 в качестве запорного устройства, при давлении до 1,6 МПа и температуре до +425°C. Задвижка 30нж964нж / 30нж564нж устанавливается на горизонтальном трубопроводе маховиком вверх. На вертикальном трубопроводе в положении (плашмя) с горизонтальным расположением шпинделя.
Обозначение |
Ду, мм |
Длина, мм |
Высота, мм |
Масса, кг |
Цена, руб |
| 30нж964нж / 30нж564нж | 50 | 180 | 410 | 26 | Договорная |
| 30нж964нж / 30нж564нж | 80 | 280 | 470 | 44 | Договорная |
| 30нж964нж / 30нж564нж | 100 | 300 | 560 | 74 | Договорная |
| 30нж964нж / 30нж564нж | 150 | 350 | 660 | 121 | Договорная |
| 30нж964нж / 30нж564нж | 200 | 400 | 875 | 230 | Договорная |
| 30нж964нж / 30нж564нж | 250 | 450 | 875 | 359 | Договорная |
Основные технические характеристики
| Рабочая среда | вода, пар, нефть, нефтепродукты, природный газ |
| Давление условное | Ру кгс /см² - 25 |
| Температура, °С | до +425 |
| Класс герметичности | "А", "В", "С" |
| Присоединение к трубопроводу | фланцевое по ГОСТ 12821-80, ГОСТ 12815-80 и под приварку |
| Материал корпуса | сталь 12Х18Н10Т |
| Управление | электропривод или редуктор |
