Вагонетка со съемным кузовом типа ВСК
Назначение
Вагонетка со съемным кузовом типа ВСК предназначена для транспортировки горной массы при проходке горизонтальных горных выработок.
Насыпаемая плотность материала не более =2,11т/м3 при коэффициенте разрыхления =1,37.
Максимальный размер транспортируемых кусков горной массы 250мм.
Технические характеристики:
| Показатель | ВСК-6,2 | ВСК-5,0 |
| Геометрическая емкость, м3 | 6,2 | 5,0 |
| Загрузочная емкость, м3 | 5,8 | 4,6 |
| Грузоподъемность, т | 10 | 8 |
| Колея, мм | 900 | |
| Габаритные размеры, мм: | ||
| Длина | 3925 | |
| Ширина | 1400 | |
| Высота | 1900 | 1630 |
| Масса, кг | 3000 | |
| Максимальная грузоподъемность состава, в котором допускается эксплуатация вагонетки, кг | 100000 | |
Отличительной особенностью вагонетки является наличие съемного кузова. Это позволяет разгружать вагонетку краном непосредственно в автотранспорт не расцепляя поезд и не требует устройства опрокидывателей, бункеров, эстакад и прочих промежуточных устройств.
Для разгрузки рекомендуется применять кран г/п не менее 15т , на необходимом вылете, оборудованный вспомогательной лебедкой. Для подъема и переворота кузова применяется специальная траверса.

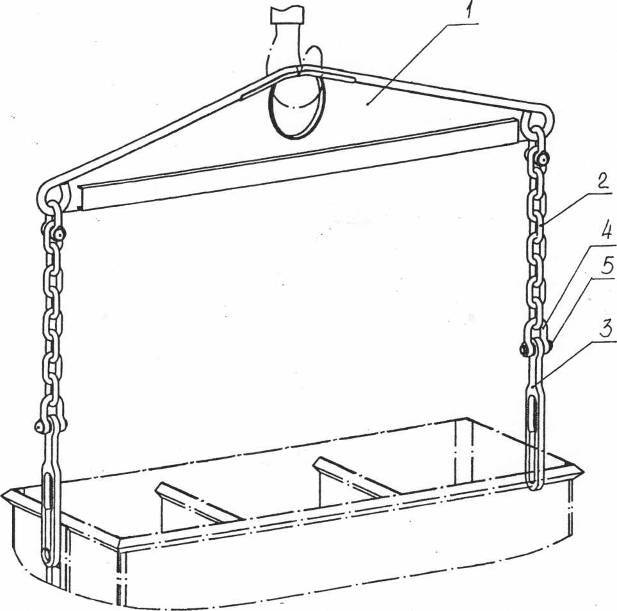

Траверса
Траверса - съёмное грузозахватное приспособление, предназначенное для строповки и перемещения кузова вагонетки типа ВСК при разгрузке.
Конструкция траверсы исключает возможность самопроизвольного отцеп-ления и обеспечивает устойчивость кузова вагонетки во время его подъёма и пе¬ремещения.
Применение траверсы обеспечивает воздействие на кузов вагонетки только вертикальных сил, в то время как сжимающие усилия воспринимаются траверсой.
Технические характеристики:
| Грузоподъёмность, т | 11,2 |
| Габаритные размеры, мм | |
| Длина | 3655 |
| Ширина | 150 |
| Высота | 2900 |
| Масса, кг | 360 |
Кантователь
Кантователь - устройство, предназначенное для разгрузки съёмного кузова вагонеток типа ВСК путём его поворота в положение, обеспечивающее самопроизвольное высыпание груза в автомобильный транспорт.
Технические характеристики:
| Грузоподъёмность, т | 15 |
| Габаритные размеры, мм | |
| Длина | 3970 |
| Ширина | 1980 |
| Высота | 4250-5320 |
| Масса, кг | 1850 |

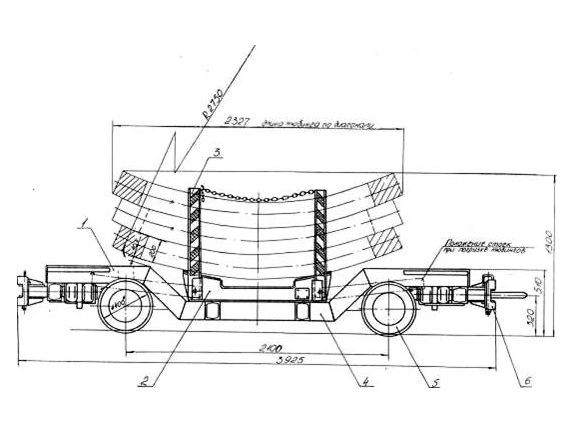

Вагонетка для перевозки тюбингов ВТ-3
Вагонетка для перевозки тюбингов ВТ-3 (тюбинговоз) предназначена для перевозки горной крепи: чугунных или железобетонных тюбингов по горизонталь¬ным и наклонным горным выработкам.
Область применения: производство горных выработок для строительства туннелей.
Технические характеристики:
| Грузоподъёмность, т, не менее | 15 |
| Колея, мм | 900 |
| Диаметр колеса по ободу, мм | 400 |
| Высота оси сцепки от уровня головки рельса, м | 320 |
| База вагонетки, мм | 210 |
| Преодолеваемый уклон, % | 40 |
| Вместимость тюбингов, шт., не более | 3 |
| Расстояние от головки рельса до верхней точки транспортируемого груза, мм, не более |
1300 |
| Габаритные размеры, мм длина |
3925 |
| ширина | 1275 |
| высота при погрузке-разгрузке | 510 |
| высота в транспортном положении | 1200 |
| Масса, кг | 2000 |
