Модель ТРК в дизайнерском исполнение

Особенности модели

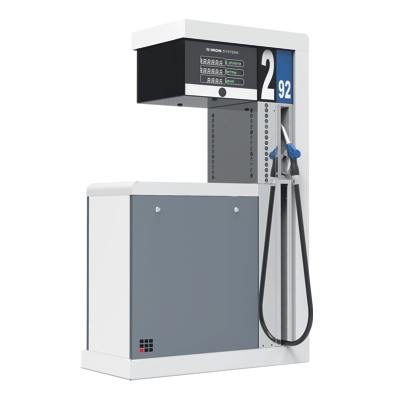

Топливораздаточная колонка для АЗС данной модели имеет L-образный тип корпуса. Внешний вид модели разработан коллективом дизайнеров и имеет современные, яркие черты. В дизайне колонки используется много элементов из полированной нержавеющей стали. Стандартное применение колонки – работа на коммерческой АЗС. Возможно использование в составе ведомственной АЗС. Разработаны модификации колонки для выдачи от одного до пяти видов топлива, как с двухсторонним расположением рукавов (количество рукавов от одного до пяти), так и с двухсторонним расположением (количество рукавов от двух до десяти). Электронное светодиодное табло расположено с обоих сторон колонки. Колонка окрашивается в цвета, указанные заказчиком. При разработке электроники колонки учитывалась возможность эксплуатации не только в районах Средней полосы России, но и в районах Крайнего Севера и в Средней Азии. Используются компоненты электроники только с расширенным температурным диапазоном, позволяющие эксплуатировать колонки при температурах от – 47°С до + 60 °С. При этом модуль подогрева в блоке электроники не применяется. Температурный режим блока электроники и окружающей среды всегда одинаков. Исключено появление эффекта «точки росы», конденсата и, следовательно, замыкание компонентов электроники, такое довольно часто можно видеть на топливных колонках с подогревом. Головной блок и гидроблок имеют дверки с герметичным уплотнением, обеспечивающее работу в условиях пыли, повышенной влажности.

Гидравлика

В модельном ряду топливораздаточных колонок для АЗС IRON EXTRA имеются модификации, как с напорной, так и с всасывающей гидравлической частью. Всасывающая гидравлика организована на базе моноблока и измерителя объема от компании «Bennett» (США). Рабочий ресурс гидравлики составляет более десяти лет. Электрическая цепь и электродвигатель топливораздаточной колонки соответствуют требованиям взрывозащиты для топливных колонок. В насосном моноблоке имеются встроенные элементы - фильтр тонкой очистки топлива, газоотделитель, перепускной клапан. После измерителя объема по ходу топлива расположен электромагнитный двухходовой клапан. Он уменьшает скорость потока топлива перед выключением колонки, и перекрывает подачу топлива, когда показания отсчетного устройства достигают заданного объема. Поэтапное двухступенчатое отключение и регулирование скорости потока уменьшает погрешность измерения выдаваемой дозы топлива, снижает гидродинамическую нагрузку и износ подвижных частей моноблока и измерителя объема. Внутренние трубопроводы топливораздаточной колонки выполнены из нержавеющей стали.

Навесное оборудование

Колонка IRON EXTRA может поставляться с топливораздаточными кранами ведущих мировых производителей. Стандартная компоновка ТРК – топливораздаточные рукава и пистолеты производства германской компании ELAFLEX торговая марка ZVA. Пистолетоприемник топливораздаточной колонки IRON EXTRA также совместим с кранами ZVA. Для нормальной работы ТРК необходим контроль положения пистолета при помощи автоматики. Снятие топливораздаточного пистолета из пистолетоприемника контролируется магнитоуправляемым контактом, который закрепляется в корпусе пистолетоприемника (на внутренней стороне). Во время работы не происходит прямого соприкосновения контакта с топливораздаточным пистолетом. Пистолетоприемник может иметь алюминиевый или полиамидный корпус. Пистолетоприемники и герконы, производства компании “Айрон-Системс” однотипны, взаимозаменяемы, подходят к другим моделям торговой марки IRON, к основной массе колонок других производителей. Пистолетоприемник IRON обладает следующими свойствами: ударная вязкость, высокая прочность, морозостойкость, бензостойкость, стойкость к УФ-излучению, температура эксплуатации от - 55° С до +185° С. Топливораздаточные рукава также бензостойкие, морозостойкие. Комплектация колонок топливораздаточными рукавами возможна по выбору Заказчика. Используются рукава следующих мировых производителей: Elaflex (Германия), Semperit (Чехия) или Good Year (США). Хромированные фитинги, многоразовые разрывные муфты изготовлены из латуни или нержавеющей стали. Все навесное оборудование адаптировано для регионов с низкими температурами – до -50ºС!

Корпус

Топливораздаточная колонка IRON EXTRA имеет жесткую рамную конструкцию небольшой массы. Подобный тип устройства позволяет выдерживать большие нагрузки на корпус без существенных деформаций. Изредка на каждой АЗС происходят случаи, когда автомобиль уезжает с АЗС, с забытым в баке пистолетом. Использование рамы и разрывных муфт в топливораздаточной колонке IRON EXTRA позволяет выдерживать такие нагрузки без деформации корпуса и декоративных панелей. Детали колонки изготавливаются на современных высокотехнологичных станках с лазерной, плазменной обработкой и резкой. Точность изготовления деталей до 0,01мм. Внутреннее устройство колонки скомпоновано с учетом характеристик эргономики. Организован удобный доступ к устройству для проведения обслуживания. Детали корпуса стальные, с полимерной порошковой окраской. Для окраски колонок применяются эмали только для агрессивных сред. Декоративные панели в случае повреждения очень легко заменяются. Демонтировать колонку и останавливать АЗС при этом не требуется.

Для защиты электроники от неблагоприятных воздействий внешней среды она размещается в герметичном головном блоке. Его конструкция представляет собой металлический корпус и прозрачные боковые крышки из закаленного стекла. Стекло окрашено высокотемпературной керамической краской. В результате высокотемпературной обработки краска спекается со стеклом. Не отлетает, не трескается, не выгорает. Гарантия на краску стекла – 50 лет. Применение настоящего стекла, а не пластика, подтверждает качество продукции, гарантирует, что табло не потускнеет на солнце, не потеряет прозрачность и не «выгорит». Корпус головного блока имеет уплотнитель, который делает примыкание дверок к корпусу герметичным, защищает электронику от пыли, снега, дождя и т.д. Использование уплотнителя гарантирует бесперебойную работу колонки в течении многих лет.

Электроника и индикаторное табло

Информация о заправке клиенту отображается на электронном табло. Как и в любой другой модели топливораздаточных колонок IRON EXTRA для отображения используется светодиодное табло. Применение светодиодной технологии обусловлено возможностью работы при очень низких температурах. К примеру, жидкокристаллическое табло работает только до - 25°С, светодиодное надежно работает и при - 55°С. Светодиодные индикаторы имеют яркость в разы выше жидкокристаллических, поэтому показания отчетливо считываются при самом ярком солнечном свете. Все операции по заправке записываются в электронный журнал. Где данные хранятся в течении нескольких лет. При изготовлении электроники применяется технология «поверхностного монтажа», позволяющая создавать очень надежные и современные изделия.
