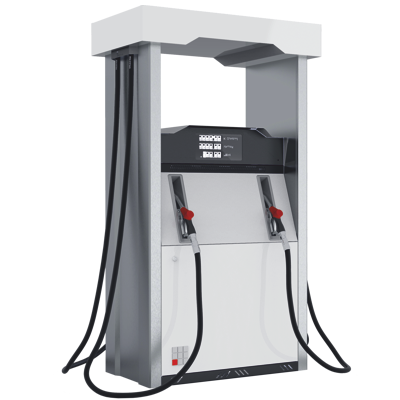

Базовая модель ТРК портальной конструкции.

Особенности модели

Предназначаются для выдачи двух видов топлива. Комплектуются раздаточными рукавами в количестве от двух до четырех штук. Имеют двухстороннюю индикацию. Покраска осуществляется в цвета Заказчика. Колонки разработаны специально для применения в сложных климатических условиях, надежно работают при температурах от – 47°С до + 60 °С без подогрева (значит и без конденсата), в условиях пыли, повышенной влажности, при скачках напряжения.

Гидравлика

ТРК серии «Портальная» могут быть выполнены с напорной или всасывающей гидравликой, используется гидравлика компании «Bennett» (США). В модели с всасывающей гидравликой применен насосный моноблок и взрывозащищенный электромотор. В корпусе моноблока расположен фильтр тонкой очистки топлива, газоотделитель и перепускной клапан.Рабочий ресурс насосного моноблока составляет больше десяти лет. Также установлен электромагнитный двухходовой клапан, который уменьшает скорость потока топлива через измеритель объема в конце заправочной дозы, а затем перекрывает поток в момент окончания выдачи. Двухступенчатое отключение уменьшает погрешность измерения выдаваемой дозы топлива.

Навесное оборудование

Возможна поставка колонок с алюминиевым или пластиковым пистолетоприемником. Трубопроводы изготавливаются из нержавеющей стали. Топливораздаточные рукава, изготовлены из масло-бензостойких,морозостойких шлангов производства трех мировых лидеров: Elaflex (Германия), Semperit (Чехия) или Good Year (США) на выбор Заказчика. Хромированные фитинги, многоразовые разрывные муфты выполнены из латуни или нержавеющей стали. Все комплектующие данных узлов адаптированны для работы в регионах с низкими температурами – до -50ºС!

Корпус

Применена пространственная рама, имеющая небольшой вес и высокую жесткость. Достоинство конструкции - при обрыве раздаточного рукава корпус не деформируется, панели не отлетают. Корпус из холоднокатаной стали, лазерная резка, гибка. Точность изготовления деталей 0,01мм. Очень удобный доступ к элементам устройства вовремя обслуживания.

Декоративные панели изготавливаются из стали с полимерным порошковым покрытием или из нержавеющей стали на выбор. В случае повреждения декоративных панелей они очень легко заменяются без демонтажа ТРК и остановки АЗС. Окраска колонок производится стойкими полимерными эмалями в цвета Заказчика (используются эмали только для агрессивных сред, с учетом того, что оборудование будет эксплуатироваться на улице и применение этого типа красок гарантирует отсутствие «вздутий» и «сколов»).

Головной блок надежно защищает электронику, управляющую компонентами ТРК, от воздействия внешней среды. Состоит из металлического корпуса и двух прозрачных боковых крышек из каленого стекла выполненных в виде дверок. Стекло дверок окрашено керамической краской,которая после запекания составляет единое целое со стеклом. Не отлетает, не трескается, не выгорает. Срок гарантии на краску стекла – 50 лет. Кроме того, применение настоящего стекла, а не пластика в конструкции колонки, гарантирует, что дверки не потускнеют на солнце, не потеряют прозрачность и не «выгорят». По периметру корпуса головного блока закреплен уплотнитель, который герметично уплотняет прилегание дверок к корпусу. На раме гидроблока монтируется резиновый уплотнитель с металлическим кордом. Использование уплотнителя гарантирует нормальную работу колонки на морозе в течении многих лет.

Электроника и индикаторное табло

Для отображения информации клиенту, применяются светодиодные индикаторы, что обосновано их возможностью работы при очень низких температурах. Для производства электроники применяются радиодетали с расширенным температурным диапазоном, что в сочетании с уникальной схемотехникой позволило создать изделия которые не замерзают при очень низких температурах, а следовательно не требуют подогрева зимой и не перегреваются в жару. Все операции, производимые с колонкой, записываются в электронный журнал «глубиной» в несколько лет.Применяемая при изготовлении электроники технология «поверхностного монтажа»,позволила создать очень надежные и современные изделия.
