Базовая модель ТРК с L-образным дизайном

Особенности модели

Топливораздаточная колонка (ТРК) IRON EURO выпускается более 10 лет. За это время зарекомендовала себя как надежное, высококачественное и простое в обслуживании устройство. Богатый модельный ряд позволяет выбирать модели от однотопливных ТРК для ведомственных заправок небольших предприятий, до пятитопливных ТРК для крупных автозаправочных комплексов.

Назначение

Топливораздаточная колонка IRON EURO – многофункциональное устройство, предназначено для:

• заправки автотранспортных средств топливом вязкостью от 0,55 мм2/с до 40 мм2/с;
• измерения объема выдаваемого топлива с учетом требований, предъявляемых к учетно-расчетным операциям;
• ведения защищенного, электронного журнала, логирования всех операций с топливом, действий операторов, показаний счетчиков и т.д.

Топливораздаточная колонка данной модели применяется в основном для коммерческой выдачи топлива на АЗС. Однако она также с успехом применяется, как на ведомственных АЗС, так и в составе контейнерных и модульных АЗС. ТРК модели IRON EURO может оснащаться дополнительным оборудованием в виде терминала безоператорной выдачи. Такой функционал, как нельзя лучше подходит для работы в составе безоператорных ведомственных, модульных, контейнерных АЗС.

Топливораздаточная колонка IRON EURO может эксплуатироваться при температурах от -47°С до +50°С и относительной влажности от 30% до 100 %. Также ТРК имеет другой значимый фактор для эксплуатации - температура топлива. Для работы ТРК температура должна находиться в пределах от -40°С до +35°С для бензина, и от -40°С до +50°С для керосина и ДТ.

Общие технические характеристики

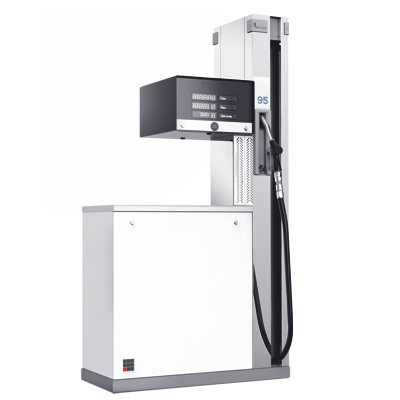

Топливораздаточная колонка IRON EURO – базовая модель ТРК с L-образным дизайном. Модельный ряд IRON EURO имеет модификации для выдачи от одного до пяти видов топлива, с количеством топливораздаточных рукавов от одного до десяти штук, при этом расположение рукавов может быть, как двустороннее (рукава располагаются по обе стороны колонки), так и одностороннее (рукава располагаются с одной стороны колонки, максимальное количество рукавов в этом случае - пять штук). Электронные светодиодные табло расположены соответственно топливораздаточным рукавам (с двух сторон, при двустороннем расположении рукавов, и с одной в случае одностороннего расположения.

 Описание гидравлической части (гидравлика)

Топливораздаточная колонка модели IRON EURO выпускается в модификациях, как с напорной, так и с всасывающей гидравликой. Можно выделить ряд характеристик IRON EURO, обеспечивающих конкурентное преимущество:

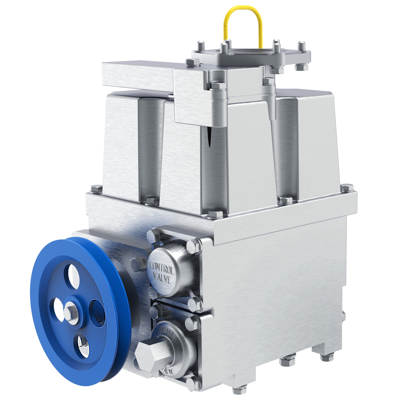

• в IRON EURO с всасывающей гидравликой используется моноблок и измеритель объема компании «Bennett» (США), мирового лидера в области производства агрегатов для топливораздаточной техники;
• электродвигатель и электрическая цепь выполнены во взрывозащищенном исполнении;
• фильтр тонкой очистки топлива, газоотделитель, перепускной клапан - встроенные узлы насосного моноблока;
• рабочий ресурс моноблока составляет более десяти лет;
• в IRON EURO установлен электромагнитный двухходовый клапан, уменьшающий скорость потока топлива в конце заправки, и перекрывающий поток топлива при окончании выдачи. Двухступенчатое отключение уменьшает погрешность;
• трубопроводы изготавливаются из нержавеющей стали.

Навесное оборудование

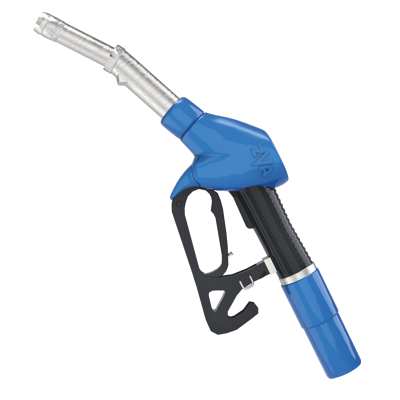

В ТРК устанавливается пистолетоприемник, совместимый со всеми топливораздаточными кранами производства компании ELAFLEX, торговая марка ZVA. Сигнал о снятии топливораздаточного пистолета подается магнитоуправляемым контактом (герконом), который закреплен на внутренней части пистолетоприемника и не подвергается прямому контакту с топливораздаточным пистолетом. Корпус пистолетоприемника может быть алюминиевый или полиамидный.

Навесное оборудование ТРК IRON EURO имеет следующие свойства:

• высокая прочность;
• ударная вязкость;
• морозостойкость;
• масло-бензостойкость;
• стойкость к УФ-излучению;
• температура эксплуатации от - 55°С до +185°С;
• топливораздаточные рукава производства одного из трех мировых лидеров: Elaflex (Германия), Semperit (Чехия) или Good Year (США);
• фитинги, многоразовые разрывные муфты выполнены из латуни или нержавеющей стали, покрыты гальваникой;
• оборудование ТРК адаптировано для работы в регионах с низкими температурами – до -50ºС!

Корпусные детали

В основе корпуса топливораздаточной колонки IRON EURO лежит пространственная рама, имеющая небольшой вес и высокую жесткость. Такое устройство позволяет корпусу выдерживать серьезные нагрузки без деформаций. Наверняка на каждой АЗС были случаи, когда водители уезжали с заправки, забыв вынуть пистолет из бака. Рама топливораздаточной колонки позволяет выдерживать подобные нагрузки без деформации корпуса и декоративных панелей.

Корпусные детали ТРК IRON EURO имеют следующие достоинства:

• при изготовлении деталей корпуса используются высокотехнологичные методы обработки, лазерная резка, гибка, с точностью изготовления деталей до 0,01мм;
• компоновка топливораздаточной колонки выполнена по эргономичной схеме;
• организован очень удобный доступ к элементам устройства для обслуживания;
• декоративные панели ТРК (панели пистолетной стойки) изготовлены из полированной нержавеющей стали;
• несущие корпусные детали изготавливаются из холоднокатаной стали, с последующей полимерной порошковой окраской, но по желанию заказчика возможно изготовление из нержавеющей стали;
• топливораздаточная колонка окрашивается стойкими полимерными эмалями;
• используются эмали только для агрессивных сред;
• в случае повреждения декоративных панелей они очень легко заменяются, топливораздаточная колонка не демонтируется, АЗС не останавливается.

Головной блок

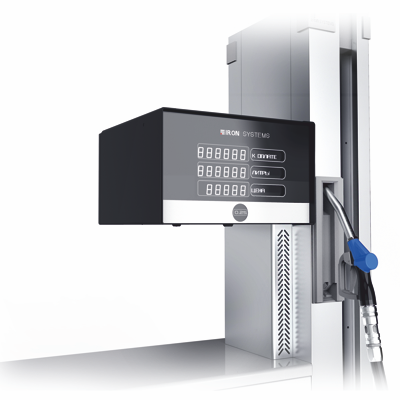

Отдельной частью корпуса топливораздаточной колонки является головной блок, служащий для надежной защиты электроники от неблагоприятных воздействий внешней среды. Конструкция головного блока представляет собой металлический корпус и две прозрачных боковых крышки из каленого стекла.

В топливораздаточных колонках IRON EURO устройство головного блока имеет следующие особенности:

• стекло крышек покрыто керамической краской, подвергнуто высокотемпературной термической обработке;
• не отлетает, не трескается, не выгорает;
• срок гарантии на краску стекла – 50 лет;
• стекло не тускнеет на солнце, не теряет прозрачность и не выгорает;
• резиновый уплотнитель обеспечивает плотное прилегание дверок к корпусу, защищает электронику от пыли, снега, дождя и т.д.;

Электроника и индикаторное табло

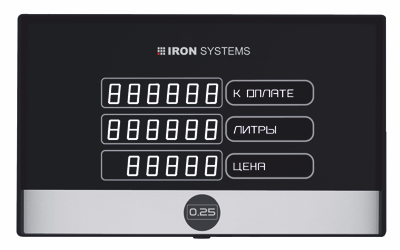

Для клиента АЗС информация о заправке отображается на электронном табло. Как и в остальных моделях топливораздаточных колонок IRON EURO, в данной колонке применяются светодиодные индикаторы. Это делает возможной работу при очень низких температурах. Например, жидкокристаллические индикаторы работают только до - 25°С, светодиодные отлично работают и в -50°С. Яркость светодиодных индикаторов в разы выше жидкокристаллических, поэтому показания ТРК IRON EURO отчетливо читаются при ярком солнечном свете. Все операции записываются в электронный журнал ТРК, это позволяет противодействовать несанкционированным заправкам. Журнал хранится в энергонезависимой памяти. Записи делаются с привязкой ко времени. Временная метка получается от энергонезависимых электронных часов. При изготовлении электроники применяется технология «поверхностного монтажа».

Дополнительные достоинства

Корпус и дверки гидравлического блока колонки, головной блок, торцевая часть пистолетной стойки, рама корпуса окрашиваются полимерной краской. Покраска производится в цвета, указываемые Заказчиком, при этом дополнительная плата за покраску не требуется, данная услуга уже включена в стоимость колонки по прайсу.

Топливораздаточная колонка модели IRON EURO разрабатывалась с учетом возможной эксплуатации не только в Средней полосе России, но и в районах Крайнего Севера и Средней Азии. Электроника собрана на базе компонентов с расширенным температурным диапазоном, ТРК можно использовать в температурном диапазоне от – 47°С до + 50 °С. При этом в топливораздаточной колонке не используется модуль подогрева электроники. Температура блока электроники и температура окружающего воздуха всегда одинакова. Исключено появление «точки росы», как следствие исключено образование конденсата и замыкание электронных компонентов, что нередко можно наблюдать в топливораздаточных колонках, не приспособленных к такому климату, а также в топливораздаточных колонках с подогревом при резкой смене температуры. Дверки головного блока и гидроблока топливораздаточной колонки IRON EURO герметично закрывают внутренние отсеки, что позволяет работать в условиях пыли, повышенной влажности.

Почему именно топливораздаточные колонки IRON и именно IRON EURO?

• Надежная и производительная гидравлическая часть топливораздаточной колонки. Оптимальное соотношение цена/качество.
• Топливораздаточная колонка сертифицирована для эксплуатации на всей территории СНГ и подходит для работы при температуре от -47°С до + 50°С.
• Гарантия на ТРК составляет 18 месяцев.
• Топливораздаточная колонка выполнена во взрывозащищенном исполнении и может размещаться во взрывоопасных зонах в соответствии с главой 7.3 ПУЭ, ГОСТ Р52350.14-2005.
• Для заправки грузовых автомобилей дизельным топливом с высокой производительностью топливораздаточная колонка IRON EURO может оборудоваться выносным модулем-сателлитом. При этом сателлиты могут быть установлены с обеих сторон топливораздаточной колонки.
• Топливораздаточная колонка может быть оборудована механизмом возврата шлангов.
• Возможна комплектация различным дополнительным оборудованием. Например, таким как терминал безоператорной выдачи топлива.
• Светодиодный яркий дисплей.

Обозначение (маркировка)

Топливораздаточная колонка выпускается в нескольких модификациях. Модификация топливораздаточной колонки идентифицируются 3-мя цифрами, следующими за буквами АС Х.ХХ. Числовые обозначения модификации колонок АС 1, АС 2, АС 3, АС 4, АС 5 соответствуют типу корпуса. 2-ая цифра соответствует количеству видов выдаваемого топлива, 3-я цифра указывает количество раздаточных кранов
