Краны шаровые для подземной установки обеспечивают возможность установки крана в труднодоступных местах или под землей для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
Технические характеристики
| Условный диаметр Ду,мм | 6-200 |
| Условное давление Ру, МПа | 16-25 |
| Температура окружающей среды: | |
| -умеренное климатическое исполнение, К (°С) -северное климатическое исполнение, К (°С) |
от 233 до плюс 323 (от минус 40 до плюс 50); от 203 до плюс 313 (от минус 70 до плюс 40); |
| Температура рабочей среды, К (°С) |
от 203 до 473 (от минус 70 до плюс 200); |
| Относительная влажность окружающего воздуха,% | от 30 до 80 |
| Атмосферное давление, КПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800); |
| Герметичность затвора | класс А или В по ГОСТ |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, лет, не менее | 10 |
| Направление подачи жидкости | любое |
| Присоединение к трубопроводу | приварное, муфтовое, штуцерное, фланцевое(ГОСТ 12815-80) |
| Способ управления | ручной, пневмопривод, электропривод |
| Строительная длина | по ГОСТ 28908-91 или по требованию заказчика |
Описание
Удлинитель шпинделя обеспечивает возможность установки крана в труднодоступных местах или под землей. Удлинитель расположен в водонепроницаемом герметичном корпусе. Наружные поверхности крана и корпуса удлинителя обработаны специальным антикоррозийным покрытием, стойким к грунтовым водам. На верхний фланец корпуса удлинителя может устанавливаться редуктор или привод.

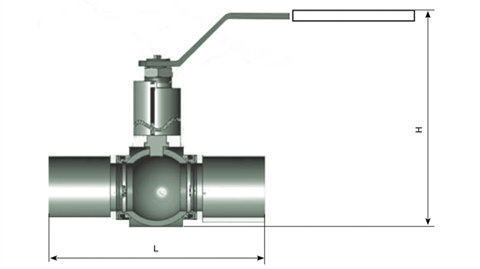

Примечание:
размер Н устанавливается по требованию заказчика.
размер L - строительная длина ГОСТ 28908-91.
