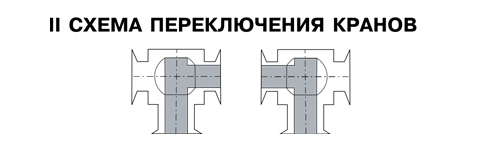

II схема переключения. Краны шаровые трехходовые г-образные предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
Технические характеристики
| Условный диаметр Ду.мм | 6-200 |
| Условное давление Ру, МПа | 16-25 |
| Температура окружающей среды: | |
| -умеренное климатическое исполнение, К (°С) - климатическое исполнение |
от 233 до плюс 323 (от минус 40 до плюс 50) УХЛ2 по ГОСТ 15150-69 |
| Температура рабочей среды, К (°С) |
от 203 до 473 (от минус 70 до плюс 200); |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, КПа (мм рт.ст.) Герметичность затвора |
от 84 до 106,7 (от 630 до 800); класс А по ГОСТ 9544-93 |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, лет, не менее | 10 |
| Направление подачи жидкости | любое |
| Присоединение к трубопроводу | фланцевое (ГОСТ 12815-80), приварное |
| Способ управления | ручной, пневмопривод, электропривод |
| Строительная длина | по ГОСТ 28908-91 или по требованию заказчика |
| Рабочая среда | вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов |

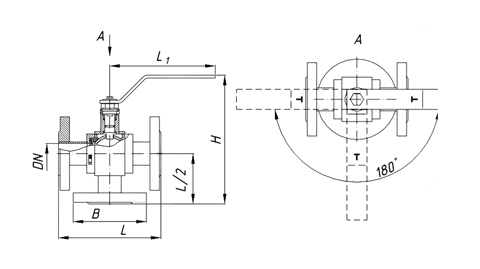

Габаритные и присоединительные размеры
| Обозначение | DN | В | L | L1 | Н |
| КШТ-II-16-6 РФХС(РФУС) КШТ-II -25-6 РФХС(РФУС) КШТ-II -40-6 РФХС(РФУС) |
6 | 60 | 100 | 112 | 73 |
| КШТ-II -16-10 РФХС(РФУС) КШТ-II -25-10 РФХС(РФУС) КШТ-II -40-10 РФХС(РФУС) |
10 | 90 | 130 | 112 | 125 |
| КШТ-II -16-15 РФХС(РФУС) КШТ-II -25-15 РФХС(РФУС) КШТ-II -40-15 РФХС(РФУС) |
15 | 95 | 130 | 125 | 106 106 163 |
| КШТ-II -16-20 РФХС(РФУС) КШТ-II 25-20 РФХС(РФУС) КШТ-II -40-20 РФХС(РФУС) |
20 | 105 | 150 | 136 | 144 |
| КШТ-II -16-25 РФХС(РФУС) КШТ-II -25-25 РФХС(РФУС) КШТ-II -40-25 РФХС(РФУС) |
25 | 115 | 160 | 128 | 163 |
| КШТ-II -16-32 РФХС(РФУС) КШТ-II -25-32 РФХС(РФУС) КШТ-II -40-32 РФХС(РФУС) |
32 | 135 | 180 | 215 | 200 |
| КШТ-II -16-40 РФХС(РФУС) КШТ-II -25-40 РФХС(РФУС) КШТ-II -40-40 РФХС(РФУС) |
40 | 145 | 200 | 215 | 208,5 |
| КШТ-II -16-50 РФХС(РФУС) КШТ-II -25-50 РФХС(РФУС) КШТ-II -40-50 РФХС(РФУС) |
50 | 160 | 230 | 280 | 241,5 |
| КШТ-II -16-65 РФХС(РФУС) КШТ-II -25-65 РФХС(РФУС) КШТ-II -40-65 РФХС(РФУС) |
65 | 180 | 290 | 280 | 242 |
| КШТ-II -16-80 РФХС(РФУС) КШТ-II -25-80 РФХС(РФУС) КШТ-II -40-80 РФХС(РФУС) |
80 | 195 | 310 | 342 | 281 |
| КШТ-II -16-100 РФХС(РФУС) КШТ-II -25-100 РФХС(РФУС) КШТ-II -40-100 РФХС(РФУС) |
100 | 215 | 350 | 342 | 330 |
| КШТ-II -16-125 РФХС(РФУС) КШТ-II -25-125 РФХС(РФУС) КШТ-II -40-125 РФХС(РФУС) |
125 | 245 | 356 381 381 |
550 | 357 |
| КШТ-II -16-150 РФХС(РФУС) КШТ-II -25-150 РФХС(РФУС) КШТ-II -40-150 РФХС(РФУС) |
150 | 280 | 394 403 403 |
595 | 402 |
| КШТ-II -16-200 РФХС(РФУС) КШТ-II -25-200 РФХС(РФУС) КШТ-II -40-200 РФХС(РФУС) |
200 | 335 | 457 | 595 | 480 |
