Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
Технические характеристики
| Условный диаметр Ду.мм | 10-80; 10-40 |
| Условное давление Ру, МПа | 16-25; 40 |
| Температура окружающей среды: | |
| -умеренное климатическое исполнение, К (°С) - климатическое исполнение |
от 233 до плюс 323 (от минус 40 до плюс 50) УХЛ2 по ГОСТ 15150-69 |
| Температура рабочей среды, К (°С) |
от 203 до 473 (от минус 70 до плюс 200); |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, КПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800); |
| Герметичность затвора | класс А по ГОСТ 9544-93 |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, лет, не менее | 10 |
| Направление подачи жидкости | любое |
| Присоединение к трубопроводу | штуцерное |
| Способ управления | ручной |
| Строительная длина | по ГОСТ 28908-91 или по требованию заказчика |
| Рабочая среда | вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов |

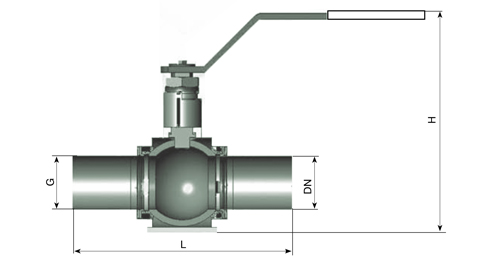

Габаритные и присоединительные размеры
| Обозначение | DL | D | G | Н |
| КШЗ-16-10 РШХ(У)С | 75 | 10 | 3/8 | 88 |
| КШЗ-25-10 РШХ(У)С | 80 | |||
| КШЗ-16-15 РШХ(У)С | 85 | 15 | 1/2 | 106 |
| КШЗ-25-15 РШХ(У)С | 150 | |||
| КШЗ-16-20 РШХ(У)С | 160 | 20 | 3/4 | 125 |
| КШЗ-25-20 РШХ(У)С | 180 | |||
| КШЗ-16-25 РШХ(У)С | 105 | 25 | 1 | 134 |
| КШЗ-25-25 РШХ(У)С | 120 | |||
| КШЗ-16-32 РШХ(У)С | 120 | 32 | 1 1/4 | 164 |
| КШЭ-25-32 РШХ(У)С | 145 | |||
| КШЗ-16-40 РШХ(У)С | 130 | 40 | 1 1/2 | 172 |
| КШЗ-25-40 РШХ(У)С | 150 | |||
| КШЗ-16-50 РШХ(У)С | 150 | 50 | 2 | 206 |
| КШЗ-16-65 РШХ(У)С | 185 | 65 | 2 1/2 | 230 |
| КШЗ-16-80 РШХ(У)С | 205 | 80 | 3 | 243 |
