Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
Технические характеристики
| Условный диаметр Ду.мм | 6-80; 6-40 |
| Условное давление Ру, МПа | 16-25; 40 |
| Температура окружающей среды: | |
| -умеренное климатическое исполнение, К (°С) - климатическое исполнение |
от 233 до плюс 323 (от минус 40 до плюс 50) УХЛ2 по ГОСТ 15150-69 |
| Температура рабочей среды, К (°С) |
от 203 до 473 (от минус 70 до плюс 200); |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, КПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800); |
| Герметичность затвора | класс А по ГОСТ 9544-93 |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, лет, не менее | 10 |
| Направление подачи жидкости | любое |
| Присоединение к трубопроводу | муфтовое |
| Способ управления | ручной |
| Строительная длина | по ГОСТ 28908-91 или по требованию заказчика |
| Рабочая среда | вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов |

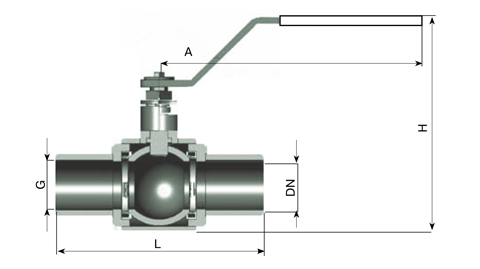

Габаритные и присоединительные размеры
| Обозначение | DN | L | G | А | Н |
| КШЗ 16-6 РМХС(РМУС) КШЗ 25-6 РМХС(РМУС) КШЗ 40-6 РМХС(РМУС) |
6 | 70 76 76 |
1/4" | 112 | 110 |
| КШЗ 16-10 РМХС(РМУС) КШЗ 25-10 РМХС(РМУС) КШЗ 40-10 РМХС(РМУС) |
10 | 75 80 80 |
3/8" | 112 | 134 |
| КШЗ 16-15 РМХС(РМУС) КШЗ 25-15 РМХС(РМУС) КШЗ 40-15 РМХС(РМУС)) |
15 | 85 105 105 |
1/2" | 125 | 123 |
| КШЗ 16-20 РМХС(РМУС) КШЗ 25-20 РМХС(РМУС) КШЗ 40-20 РМХС(РМУС) |
20 | 95 110 110 |
3/4" | 136 | 134 |
| КШЗ 16-25 РМХС(РМУС) КШЗ 25-25 РМХС(РМУС) КШЗ 40-25 РМХС(РМУС) |
25 | 105 120 120 |
1" | 127 | 174 |
| КШЗ 16-32 РМХС(РМУС) КШЗ 25-32 РМХС(РМУС) КШЗ 40-32 РМХС(РМУС) |
32 | 120 145 145 |
1 1/4" | 215 | 184 |
| КШЗ 16-40 РМХС(РМУС) КШЗ 25-40 РМХС(РМУС) КШЗ 40-40 РМХС(РМУС) |
40 | 130 150 150 |
1 1/2" | 215 | 231,5 |
| КШЗ 16-50 РМХС(РМУС) | 50 | 150 | 2" | 280 | 233 |
| КШЗ 16-65 РМХС(РМУС) | 65 | 185 | 2 1 /2" | 280 | 233 |
| КШЗ 16-80 РМХС(РМУС) | 80 | 205 | 3" | 342 | 330 |
