Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
Технические характеристики
| Условный диаметр Ду.мм | 6-250 |
| Условное давление Ру, МПа | 16-25 |
| Температура окружающей среды: | |
| -умеренное климатическое исполнение, К (°С) - климатическое исполнение |
от 233 до плюс 323 (от минус 40 до плюс 50) УХ/12 по ГОСТ 15150-69 |
| Температура рабочей среды, К (°С) |
от 203 до 473 (от минус 70 до плюс 200); |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, КПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800); |
| Герметичность затвора | класс А по ГОСТ 9544-93 |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, лет, не менее | 10 |
| Направление подачи жидкости | любое |
| Присоединение к трубопроводу | приварное |
| Способ управления | ручной, пневмопривод, электропривод |
| Строительная длина | по ГОСТ 28908-91 или по требованию заказчика |
| Рабочая среда | вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов |

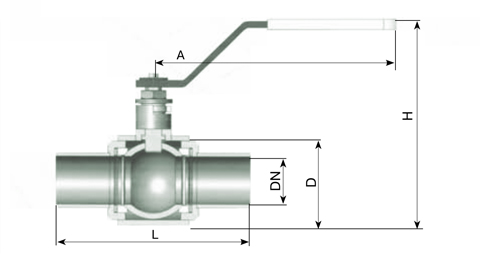

Габаритные и присоединительные размеры
| Обозначение | DN | D | L | А | н | Масса, кг, не более |
| КШЗ 16-6 РБХС(РБУС) КШЗ 25-6 РБХС(РБУС) КШЗ 40-6 РБХС(РБУС) |
6 | 29 | 100 | 112 | 68 | 0,45 |
| КШЗ 16-10 РБХС(РБУС) КШЗ 25-10 РБХС(РБУС) КШЗ 40-10 РБХС(РБУС) |
10 | 33 | 130 | 112 | 110 | 0,5 0,55 |
| КШЗ 16-15 РБХС(РБУС) КШЗ 25-15 РБХС(РБУС) КШЗ 40-15 РБХС(РБУС) |
15 | 37 | 108 130 130 |
125 | 99 134 |
0,65 |
| КШЗ 16-20 РБХС(РБУС) КШЗ 25-20 РБХС(РБУС) КШЗ 40-20 РБХС(РБУС) |
20 | 53 | 150 | 136 | 123 | 0,8 |
| КШЗ 16-25 РБХС(РБУС) КШЗ 25-25 РБХС(РБУС) КШЗ 40-25 РБХС(РБУС) |
25 | 56 | 160 | 127 | 134 | 1,2 |
| КШЗ 16-32 РБХС(РБУС) КШЗ 25-32 РБХС(РБУС) КШЗ 40-32 РБХС(РБУС) |
32 | 72 | 140 180 180 |
215 | 174 | 1,6 3,35 |
| КШЗ 16-40 РБХС(РБУС) КШЗ 25-40 РБХС(РБУС) КШЗ 40-40 РБХС(РБУС) |
40 | 88 | 165 190 200 |
215 | 184 | 2 5,8 |
| КШЗ 16-50 РБХС(РБУС) КШЗ 25-50 РБХС(РБУС) КШЗ 40-50 РБХС(РБУС) |
50 | 100 | 203 216 216 |
280 | 231,5 | 3.8 5,4 4.8 |
| КШЗ 16-65 РБХС(РБУС) КШЗ 25-65 РБХС(РБУС) КШЗ 40-65 РФХС(РБУС) |
65 | 126 | 190 241 290 |
280 | 233 | 5,5 9,3 |
| КШЗ 16-80 РБХС(РБУС) КШЗ 25-80 РБХС(РБУС) КШЗ 40-80 РБХС(РБУС) |
80 | 150 | 241 283 283 |
342 | 276 | 14,2 |
| КШЗ 16-100 РБХС(РБУС) КШЗ 25-100 РБХС(РБУС) КШЗ 40-100 РБХС(РБУС) |
100 | 188 | 305 | 342 | 330 | 14,2 19,8 |
| КШЗ 16-125 РБХС(РБУС) КШЗ 25-125 РБХС(РБУС) КШЗ 40-125 РБХС(РБУС) |
125 | 216 | 356 381 381 |
550 | 357 | 24,5 |
| КШЗ 16-150 РБХС(РБУС) КШЗ 25-150 РБХС(РБУС) КШЗ 40-150 РБХС(РБУС) |
150 | 256 | 394 403 403 |
595 | 402 | 53,5 |
| КШЗ 16-200 РБХС(РБУС) КШЗ 25-200 РБХС(РБУС) КШЗ 40-200 РБХС(РБУС) |
200 | 324 | 457 | 595 | 450 | 72 |
| КШЗ 16(25, 40)-250 РБХС(РБУС) | 250 | 406 | 533 | 600 | 470 | 93 |
