Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
Технические характеристики
| Условный диаметр Ду,мм | 6-250 |
| Условное давление Ру, МПа | 16-25 |
| Температура окружающей среды: | |
| -умеренное климатическое исполнение, К (°С) - климатическое исполнение |
от 233 до плюс 323 (от минус 40 до плюс 50) УХЛ2 по ГОСТ 15150-69 |
| Температура рабочей среды, К (°С) |
от 203 до 473 (от минус 70 до плюс 200); |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, КПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800); |
| Герметичность затвора | класс А по ГОСТ 9544-93 |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, лет, не менее | 15 |
| Направление подачи жидкости | любое |
| Присоединение к трубопроводу | приварное |
| Способ управления | ручной, пневмопривод, электропривод |
| Строительная длина | по ГОСТ 28908-91 или по требованию заказчика |
| Рабочая среда | вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов |

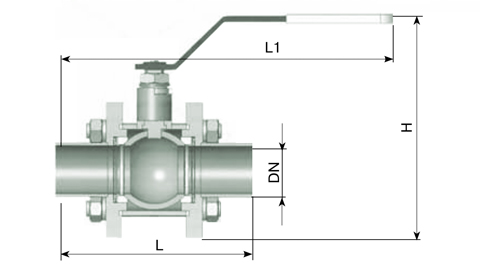

Габаритные и присоединительные размеры
| Обозначение | DN | L | L1 | н | Масса, кг, не более |
| КШЗ 16-6 РБХ(РБУ) КШЗ 25-6 РБХ(РБУ) КШЗ 40-6 РБХ(РБУ) |
6 | 100 | 162 | 68 | 0,45 |
| КШЗ 16-10 РБХ(РБУ) КШЗ 25-10 РБХ(РБУ) КШЗ 40-10 РБХ(РБУ) |
10 | 130 | 177 | 110 | 1,1 |
| КШЗ 16-15 РБХ(РБУ) КШЗ 25-15 РБХ(РБУ) КШЗ 40-15 РБХ(РБУ) |
15 | 108 130 130 |
190 | 99 134 |
1,5 |
| КШЗ 16-20 РБХ(РБУ) КШЗ 25-20 РБХ(РБУ) КШЗ 40-20 РБХ(РБУ) |
20 | 150 | 202 | 123 | 1,7 |
| КШЗ 16-25 РБХ(РБУ) КШЗ 25-25 РБХ(РБУ) КШЗ 40-25 РБХ(РБУ) |
25 | 160 | 207 | 134 | 2,2 |
| КШЗ 16-32 РБХ(РБУ) КШЗ 25-32 РБХ(РБУ) КШЗ 40-32 РБХ(РБУ) |
32 | 140 180 180 |
305 | 174 | 3,3 |
| КШЗ 16-40 РБХ(РБУ) КШЗ 25-40 РБХ(РБУ) КШЗ 40-40 РБХ(РБУ) |
40 | 165 190 200 |
315 | 184 | 5,7 |
| КШЗ 16-50 РБХ(РБУ) КШЗ 25-50 РБХ(РБУ) КШЗ 40-50 РБХ(РБУ) |
50 | 203 216 216 |
395 | 231,5 | 7,6 |
| КШЗ 16-65 РБХ(РБУ) КШЗ 25-65 РБХ(РБУ) КШЗ 40-65 РФХ(РБУ) |
65 | 190 241 290 |
425 | 233 | 11,3 |
| КШЗ 16-80 РБХ(РБУ) КШЗ 25-80 РБХ(РБУ) КШЗ 40-80 РБХ(РБУ) |
80 | 241 283 283 |
497 | 276 | 18,3 |
| КШЗ 16-100 РБХ(РБУ) КШЗ 25-100 РБХ(РБУ) КШЗ 40-100 РБХ(РБУ) |
100 | 305 | 517 | 330 | 25,2 |
| КШЗ 16-125 РБХ(РБУ) КШЗ 25-125 РБХ(РБУ) КШЗ 40-125 РБХ(РБУ) |
125 | 356 381 381 |
740 | 357 | 27 |
| КШЗ 16-150 РБХ(РБУ) КШЗ 25-150 РБХ(РБУ) КШЗ 40-150 РБХ(РБУ) |
150 | 394 403 403 |
796 | 402 | 60 |
| КШЗ 16-200 РБХ(РБУ) КШЗ 25-200 РБХ(РБУ) КШЗ 40-200 РБХ(РБУ) |
200 | 457 | 823 | 480 | 72 |
| КШЗ 16(25, 40)-250 РБХС(РБУС) | 250 | 533 | 867 | 500 | 110,5 |
