Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
Технические характеристики
| Условный диаметр Ду.мм | 6-250 |
| Условное давление Ру, МПа | 16-25 |
| Температура окружающей среды: | |
| -умеренное климатическое исполнение, К (°С) - климатическое исполнение |
от 233 до плюс 323 (от минус 40 до плюс 50) УХЛ2 по ГОСТ 15150-69 |
| Температура рабочей среды, К (°С) |
от 203 до 473 (от минус 70 до плюс 200); |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, КПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800); |
| Герметичность затвора | класс А по ГОСТ 9544-93 |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, лет, не менее | 10 |
| Направление подачи жидкости | любое |
| Присоединение к трубопроводу | фланцевое(ГОСТ 12815-80) |
| Способ управления | ручной, пневмопривод, электропривод |
| Строительная длина | по ГОСТ 28908-91 или по требованию заказчика |
| Рабочая среда | вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов |

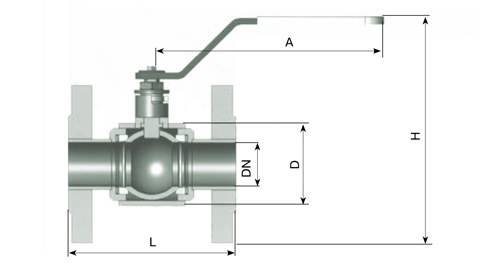

Габаритные и присоединительные размеры
| Обозначение | DN | D | L | А | н | Масса, кг, не более |
| КШЗ 16-6 РФХС(РФУС) КШЗ 25-6 РФХС(РФУС) КШЗ 40-6 РФХС(РФУС) |
6 | 29 | 100 | 112 | 73 | 0,6 |
| КШЗ 16-10 РФХС(РФУС) КШЗ 25-10 РФХС(РФУС) КШЗ 40-10 РФХС(РФУС) |
10 | 33 | 130 | 112 | 125 | 0,9 |
| КШЗ 16-15 РФХС(РФУС) КШЗ 25-15 РФХС(РФУС) КШЗ 40-15 РФХС(РФУС) |
15 | 37 | 130 | 125 | 106 106 163 |
1,5 |
| КШЗ 16-20 РФХС(РФУС) КШЗ 25-20 РФХС(РФУС) КШЗ 40-20 РФХС(РФУС) |
20 | 53 | 150 | 136 | 144 | 2,4 2,6 2,8 |
| КШЗ 16-25 РФХС(РФУС) КШЗ 25-25 РФХС(РФУС) КШЗ 40-25 РФХС(РФУС) |
25 | 56 | 160 | 127 | 163 | 3,8 |
| КШЗ 16-32 РФХС(РФУС) КШЗ 25-32 РФХС(РФУС) КШЗ 40-32 РФХС(РФУС) |
32 | 72 | 180 | 215 | 200 | 5,6 |
| КШЗ 16-40 РФХС(РФУС) КШЗ 25-40 РФХС(РФУС) КШЗ 40-40 РФХС(РФУС) |
40 | 88 | 200 | 215 | 208,5 | 7,8 |
| КШЗ 16-50 РФХС(РФУС) КШЗ 25-50 РФХС(РФУС) КШЗ 40-50 РФХС(РФУС) |
50 | 100 | 230 | 280 | 241,5 | 9,1 |
| КШЗ 16-65 РФХС(РФУС) КШЗ 25-65 РФХС(РФУС) КШЗ 40-65 РФХС(РФУС) |
65 | 126 | 290 | 280 | 242 | 15,9 |
| КШЗ 16-80 РФХС(РФУС) КШЗ 25-80 РФХС(РФУС) КШЗ 40-80 РФХС(РФУС) |
80 | 150 | 310 | 342 | 281 | 19,6 |
| КШЗ 16-100 РФХС(РФУС) КШЗ 25-100 РФХС(РФУС) КШЗ 40-100 РФХС(РФУС) |
100 | 188 | 350 | 342 | 330 | 30,8 |
| КШЗ 16-125 РФХС(РФУС) КШЗ 25-125 РФХС(РФУС) КШЗ 40-125 РФХС(РФУС) |
125 | 216 | 356 381 381 |
550 | 357 | 41,5 |
| КШЗ 16-150 РФХС(РФУС) КШЗ 25-150 РФХС(РФУС) КШЗ 40-150 РФХС(РФУС) |
150 | 256 | 394 403 419 |
595 | 402 | 61 |
| КШЗ 16-200 РФХС(РФУС) КШЗ 25-200 РФХС(РФУС) КШЗ 40-200 РФХС(РФУС) |
200 | 324 | 457 | 595 | 468 | 72,5 |
| КШЗ 16(25,40)-200 РФХС(РФУС) | 250 | 406 | 533 | 600 | 630 | 124 |
