Клапан обратный стальной двухдисковый с выдвижным шпинделем (УК 44040)
Предназначен для предотвращения обратного потока транспортируемой среды в трубопроводе и обеспечения безопасности работы оборудования и обслуживающего персонала на перекачивающей станции

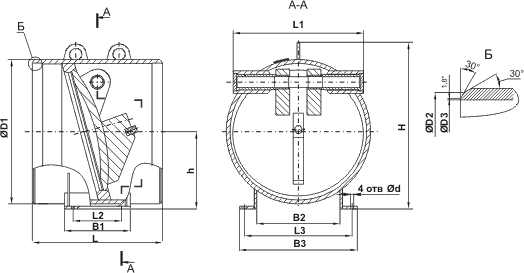

Устройство клапана, габаритные и присоединительные размеры, масса показаны на рисунке и в таблице. Конструкция обратных клапанов 19с20нж взрывобезопасна.
| Материал основных деталей | |
| Корпус | Сталь 20 (09Г2С) |
| Захлопка | Сталь 20 (09Г2С),наплавка ЦН-6Л |
| Ось | 20Х13 (14Х17Н2) |
Примечание: Материал в скобках для исполнения ХЛ1
Установочное положение затворов - на горизонтальном трубопроводе таким образом, чтобы ось вращения захлопки была выше оси трубопровода и располагалась горизонтально.
Клапан состоит из следующих основных деталей и узлов:
- корпуса, через который при открытом затворе проходит рабочая среда,
- захлопки, обеспечивающей герметичное перекрытие проходного сечения затвора,
- вала, на котором установлена захлопка,
- заглушек
- втулок
Принцип действия обратного клапана 19с20нж: При подаче среды в заданном направлении происходит поворот захлопки, открывающей проход. При этом захлопка удерживается в положении <открыто> за счет подъемной силы, возникающей от скорости потока среды. Упор обеспечивает фиксацию захлопки в открытом положении под углом 5° к оси трубопровода. После прекращения подачи среды захлопка под действием собственной массы, создающей момент на закрытие вследствие смещения центра тяжести захлопки относительно оси, поворачивается вокруг вала в сторону закрытия.
| Основные технические данные и характеристики КОП 19с20нж (УК 44040) | |
| Условное давление, РN, МПа (кгс/см2) | 4,0 (40) |
| Рабочая среда | жидкие нефтепродукты температурой (-20... 80°С), вода температурой (0... 200°С) |
| Климатическое исполнение | У1,ХЛ1 ГОСТ 15150-69 |
| Температура окружающей среды, °С | от -45° до 40° для У1, от -60° до 40° для ХЛ1 |
| Рабочий перепад давления на затворе МПа (кгс/см2) не более | 4,0 (40) |
| Тип присоединения к трубопроводу | под приварку |
| Сейсмостойкость | до 9 баллов по шкале Рихтера |
| Полный назначенный срок службы корпусных деталей | не менее 30 лет |
| Полный назначенный ресурс | не менее 2000 циклов |
| Назначенный ресурс до капитального ремонта | 15 лет |
| Наработка на отказ в течении 6 лет эксплуатации |
не менее 450 циклов |
| Обозначение клапана | DN, мм | Доп. пропуск среды, см3/мин | Размеры, мм | Масса, кг | ||||||||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | В1 | В2 | В3 | H | h | d | ||||
| 19с20нж (УК 44040-300; -01) | 300 | 25 | 325 | - | 300 | 300 | 325 | 160 | 245 | 200 | 190 | 290 | 398 | 182 | 18 | 53 |
| 19с20нж (УК 44040-350; -01) | 350 | 25 | 377 | - | 350 | 350 | 365 | 130 | 270 | 190 | 204 | 330 | 464 | 222 | 76 | |
| 19с20нж (УК 44040-400; -01) | 400 | 25 | 436 | - | 400 | 350 | 430 | 150 | 355 | 200 | 285 | 435 | 518 | 248 | 105 | |

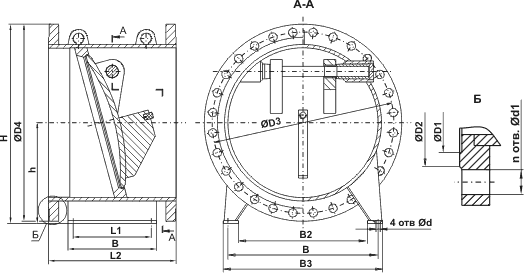

Клапан обратный стальной двухдисковый с выдвижным шпинделем (УК44025)
| Основные технические данные и характеристики КОП 19с20нж (УК 44025) | |
| Условное давление, РN, МПа (кгс/см2) | 2,5 (25) |
| Рабочая среда | жидкие нефтепродукты температурой (-20... 80°С), вода температурой (0... 200°С) |
| Климатическое исполнение | У1,ХЛ1 ГОСТ 15150-69 |
| Температура окружающей среды, °С | от -45° до 40° для У1, от -60° до 40° для ХЛ1 |
| Рабочий перепад давления на затворе МПа (кгс/см2) не более | 2,5 (25) |
| Тип присоединения к трубопроводу | под приварку, фланцевое по ГОСТ 12815-80 |
| Сейсмостойкость | до 9 баллов по шкале Рихтера |
| Полный назначенный срок службы корпусных деталей | не менее 30 лет |
| Полный назначенный ресурс | не менее 2000 циклов |
| Назначенный ресурс до капитального ремонта | 15 лет |
| Наработка на отказ в течении 6 лет эксплуатации | не менее 450 циклов |
| Обозначение затвора | DN, мм | Размеры, мм | ||||||||||||||
| D1 | D2 | D3 | D4 | H | h | В1 | В2 | В3 | B | L2 | L1 | d | n | d1 | ||
| УК 44025-300-02; -03 | 300 |
- |
390 |
430 |
485 |
513 |
270 |
165 |
145 |
305 |
245 |
300 |
105 |
18 | 16 | 30 |
| УК 44025-350-02; -03 | 350 |
- |
450 |
490 |
550 |
568 |
294 |
190 |
170 |
330 |
270 |
350 |
130 |
33 | ||
| УК 44025-400-02; -03 | 400 | - | 505 | 550 | 610 | 632 | 327 | 240 | 220 | 400 | 320 | 400 | 200 | |||
| УК 44025-500-02; -03 | 500 | - | 615 | 660 | 730 | 762 | 392 | 300 | 270 | 470 | 370 | 500 | 220 | 20 | 39 | |
| УК 44025-600-02; -03 | 600 | - | 720 | 770 | 840 | 856 | 435 | 380 | 330 | 530 | 450 | 600 | 300 | |||
| УК 44025-700-02; -03 | 700 | - | 820 | 875 | 960 | 990 | 510 | 400 | 510 | 690 | 634 | 700 | 300 | 24 | 45 | |
| УК 44025-800-02; -03 | 800 | 878 | 930 | 990 | 1075 | 1110 | 570 | 470 | 680 | 480 | 620 | 750 | 370 | 22 | ||
| УК 44025-1000-02; -03 | 1000 | 1078 | 1140 | 1210 | 1315 | 1330 | 675 | 590 | 610 | 810 | 1000 | 850 | 520 | 26 | 28 | 56 |
Клапан обратный стальной двухдисковый с выдвижным шпинделем 19с20нж1 (УК44106)
| Обозначение затвора | DN, мм | Доп. пропуск среды, см3/мин | Размеры, мм | ||||||||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | В1 | В2 | В3 | H | h | d | |||
| УК 44106-300; -01 | 300 | 12 | 324 | - | 300 | 300 | 325 | 160 | 245 | 200 | 195 | 295 | 400 | 182 | 18 |
| УК 44106-350; -01 | 350 | 12 | 388 | - | 350 | 350 | 379 | 130 | 270 | 190 | 204 | 330 | 476 | 228 | |
| УК 44106-400; -01 | 400 | 12 | 438 | 430 | 400 | 400 | 479 | 150 | 355 | 240 | 250 | 400 | 520 | 248 | |
| УК 44106-500; -01 | 500 | 20 | 538 | 530 | 500 | 500 | 495 | 220 | 370 | 300 | 290 | 450 | 714 | 350 | |
| УК 44106-600; -01 | 600 | 20 | 652 | 630 | 600 | 600 | 597 | 300 | 450 | 380 | 360 | 520 | 823 | 397 | |
| УК 44106-700; -01 | 700 | 20 | 744 | 720 | 700 | 700 | 668 | 400 | 500 | 500 | 560 | 380 | 873 | 430 | |
| УК 44106-800; -01 | 800 | 40 | 854 | 824 | 792 | 750 | 752 | 460 | 620 | 560 | 680 | 480 | 1005 | 463 | |
| УК 44106-1000; -01 | 1000 | 40 | 1056 | 1028 | 992 | 850 | 940 | 450 | 750 | 455 | 810 | 610 | 1098 | 567 | 30 |
