Назначение
Применяются в трубопроводах как запорные устройства исключающие обратный поток.
Климатическое исполнение
«У» -умеренный климат, «ХЛ» - холодостойкое исполнение и материалы.
Герметичность (протечки в затворе)
DN 50-200 - до 7-9 дм3/мин., DN250-400 - до 20 дм3/мин., DN500-1000 - до 40дм3/мин.
Рабочие среды
Вода, пар, нефтепродукты, газ, сильнозагрязненные и умеренновязкие среды.
Изготовление
По ГОСТ 15150-69
Комплект поставки
Клапан герметично упакованный, паспорт, руководство по эксплуатации (или объединенный).
Материалы основных частей
| Наименование | Материалы по «У» | Материалы по «ХЛ» |
| Корпус | Сталь 20 | Сталь 09Г2С |
| Эксцентрик | Сталь 20 | Сталь 09Г2С |
| Захлопка | Сталь 20 | Сталь 09Г2С |
| Ось | Сталь 20Х13 | Сталь 14Х17Н2 |
| Фланец | Сталь 20 | Сталь 09Г2С |
| Ухо | Сталь 20Х13 | Сталь 14Х17Н2 |
| Гайка | Сталь 35 | Сталь 40 |
| Шпилька | Сталь 35 | Сталь 30Х |
| Наплавка на эксцентрике | Антикоррозийная наплавка | Антикоррозийная наплавка |
| Наплавка на захлопке | Антикоррозийная наплавка | Антикоррозийная наплавка |

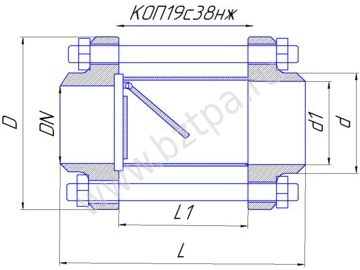

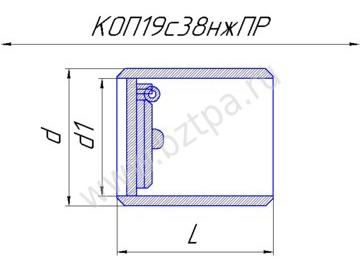

Основные размеры и эскиз
Технические параметры
| Условное обозначение по таблице фигур | DN | 19с 38нж , 19нж 38нж (приварной)PN, кгс/см2 | |||
| 16 | |||||
| мм | d, мм | d1, мм | L, мм | масса (кг) | |
| Клапан 19с 38нж -пр | 50 | 57 | 43 | 160 | 2,5 |
| Клапан 19с 38нж -пр | 80 | 89 | 71 | 195 | 5 |
| Клапан 19с 38нж -пр | 100 | 125 | 101 | 230 | 9 |
| Клапан 19с 38нж -пр | 150 | 159 | 141 | 300 | 12 |
| Клапан 19с 38нж -пр | 200 | 219 | 195 | 370 | 50 |
| Клапан 19с 38нж -пр | 250 | 273 | 249 | 380 | 55 |
| Клапан 19с 38нж -пр | 300 | 325 | 297 | 350 | 70 |
| Условное обозначение | DN | 19с 38нж , 19нж 38нж (приварной)PN, кгс/см2 | |||
| 40 | |||||
| мм | d, мм | d1, мм | L, мм | масса (кг) | |
| Клапан 19с 38нж -пр | 350 | 377 | 345 | 400 | 73 |
| Клапан 19с 38нж -пр | 400 | 426 | 398 | 450 | 75 |
| Клапан 19с 38нж -пр | 500 | 530 | 498 | 550 | 86 |
| Клапан 19с 38нж -пр | 600 | 630 | 599 | 650 | |
| Клапан 19с 38нж -пр | 700 | 720 | 688 | 750 | 600 |
| Клапан 19с 38нж -пр | 800 | 820 | 788 | 810 | |
| Клапан 19с 38нж -пр | 1000 | 1020 | 988 | 1000 | |
| Условное обозначение | DN | 19с 38нж, 19нж 38нж (приварной)PN, кгс/см2 | |||
| 63 | |||||
| мм | d, мм | d1, мм | L, мм | масса (кг) | |
| Клапан 19с 38нж -пр | 350 | 377 | 345 | 400 | 73 |
| Клапан 19с 38нж -пр | 400 | 426 | 398 | 450 | 75 |
| Клапан 19с 38нж -пр | 500 | 530 | 498 | 550 | 86 |
| Клапан 19с 38нж -пр | 600 | 630 | 599 | 650 | |
| Клапан 19с 38нж -пр | 700 | 720 | 688 | 750 | 600 |
| Клапан 19с 38нж -пр | 800 | 820 | 788 | 810 | |
| Клапан 19с 38нж -пр | 1000 | 1020 | 988 | 1000 | |
| Условное обозначение | DN | 19с73нж PN, кгс/см2 | |||||
| 40 | |||||||
| мм | d, мм | d1, мм | D, мм | L, мм | L1, мм | масса (кг) | |
| Клапан 19с73нж, 19нж 73нж | 150 | 145 | 161 | 300 | 250 | 115 | 50 |
| Клапан 19с73нж, 19нж 73нж | 200 | 200 | 222 | 375 | 360 | 190 | 75 |
| Клапан 19с73нж, 19нж 73нж | 300 | 301 | 330 | 510 | 430 | 206 | 110 |
| Условное обозначение | DN | 19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2 | |||||
| 16 | |||||||
| мм | d, мм | d1, мм | D, мм | L, мм | L1, мм | масса (кг) | |
| Клапан 19с38нж | 50 | 58 | 49 | 160 | 185 | 80 | 9 |
| Клапан 19с 38нж | 80 | 90 | 78 | 195 | 195 | 120 | 17 |
| Клапан 19с 38нж | 100 | 110 | 96 | 215 | 210 | 140 | 20 |
| Клапан 19с 38нж | 150 | 161 | 146 | 280 | 240 | 160 | 43 |
| Клапан 19с 38нж | 200 | 222 | 202 | 335 | 385 | 205 | 80 |
| Клапан 19с 38нж | 250 | 278 | 254 | 405 | 340 | 225 | 110 |
| Клапан 19с 38нж | 300 | 330 | 303 | 460 | 340 | 280 | 160 |
| Клапан 19с 38нж | 400 | 432 | 395 | 580 | 510 | 390 | 430 |
| Условное обозначение | DN | 19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2 | |||||
| 25 | |||||||
| мм | d,мм | d1,мм | D, мм | L, мм | L1, мм | масса (кг) | |
| Клапан 19с 38нж | 50 | 58 | 49 | 160 | 185 | 80 | 10 |
| Клапан 19с 38нж | 80 | 90 | 78 | 195 | 200 | 120 | 19 |
| Клапан 19с 38нж | 100 | 110 | 96 | 230 | 230 | 140 | 25 |
| Клапан 19с 38нж | 159 | 161 | 146 | 300 | 260 | 160 | 45 |
| Клапан 19с 38нж | 200 | 222 | 202 | 360 | 385 | 205 | 92 |
| Клапан 19с 38нж | 250 | 278 | 254 | 425 | 340 | 225 | 120 |
| Клапан 19с 38нж | 300 | 330 | 303 | 485 | 370 | 280 | 165 |
| Клапан 19с 38нж | 400 | 432 | 398 | 610 | 540 | 390 | 475 |
| Условное обозначение | DN | 19с 38нж, 19нж 38нж(фланцевый) PN, кгс/см2 | |||||
| 40 | |||||||
| мм | d, мм | d1, мм | D, мм | L, мм | L1, мм | масса (кг) | |
| Клапан 19с 38нж | 50 | 58 | 48 | 160 | 185 | 80 | 10 |
| Клапан 19с 38нж | 80 | 90 | 78 | 195 | 200 | 120 | 22 |
| Клапан 19с 38нж | 100 | 110 | 96 | 230 | 230 | 140 | 25 |
| Клапан 19с 38нж | 150 | 161 | 145 | 300 | 260 | 160 | 49 |
| Клапан 19с 38нж | 200 | 222 | 200 | 375 | 385 | 205 | 92 |
| Клапан 19с 38нж | 250 | 278 | 252 | 445 | 340 | 225 | 150 |
| Клапан 19с 38нж | 300 | 330 | 301 | 510 | 370 | 280 | 170 |
| Клапан 19с 38нж | 400 | 432 | 398 | 655 | 540 | 390 | 490 |
| Условное обозначение | DN | 19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2 | |||||
| 63 | |||||||
| мм | d, мм | d1, мм | D, мм | L, мм | L1, мм | масса (кг) | |
| Клапан 19с 38нж | 50 | 58 | 47 | 175 | 210 | 80 | 14 |
| Клапан 19с 38нж | 80 | 90 | 77 | 210 | 260 | 120 | 30 |
| Клапан 19с 38нж | 100 | 110 | 94 | 250 | 290 | 140 | 38 |
| Клапан 19с 38нж | 150 | 161 | 142 | 340 | 370 | 160 | 75 |
| Клапан 19с 38нж | 200 | 222 | 198 | 405 | 410 | 205 | 120 |
| Клапан 19с 38нж | 250 | 278 | 246 | 470 | 450 | 225 | 210 |
| Клапан 19с 38нж | 300 | 330 | 294 | 530 | 500 | 280 | 215 |
| Клапан 19с 38нж | 400 | 432 | 386 | 670 | 680 | 395 | 500 |
| Условное обозначение | DN | 19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2 | |||||
| 100 | |||||||
| мм | d, мм | d1, мм | D, мм | L, мм | L1, мм | масса (кг) | |
| Клапан 19с 38нж | 50 | 58 | 45 | 195 | 210 | 80 | 19 |
| Клапан 19с 38нж | 80 | 90 | 75 | 230 | 260 | 120 | 34 |
| Клапан 19с 38нж | 100 | 110 | 92 | 265 | 290 | 140 | 40 |
| Клапан 19с 38нж | 150 | 161 | 136 | 350 | 370 | 165 | 79 |
| Клапан 19с 38нж | 200 | 222 | 190 | 430 | 420 | 210 | 125 |
| Клапан 19с 38нж | 250 | 278 | 236 | 500 | 450 | 230 | 215 |
| Клапан 19с 38нж | 300 | 330 | 284 | 585 | 500 | 280 | 220 |
| Клапан 19с 38нж | 400 | 432 | 376 | 715 | 700 | 395 | 530 |
| Условное обозначение | DN | 19с 38нж, 19нж 38нж (фланцевый) PN, кгс/см2 | |||||
| 160 | |||||||
| мм | d, мм | d1, мм | D, мм | L, мм | L1, мм | масса (кг) | |
| Клапан 19с 38нж | 50 | 58 | 45 | 195 | 235 | 80 | 22 |
| Клапан 19с 38нж | 80 | 90 | 75 | 230 | 275 | 120 | 38 |
| Клапан 19с 38нж | 100 | 110 | 92 | 265 | 305 | 145 | 42 |
| Клапан 19с 38нж | 150 | 161 | 136 | 350 | 380 | 165 | 83 |
| Клапан 19с 38нж | 200 | 222 | 190 | 430 | 425 | 210 | 131 |
| Клапан 19с 38нж | 250 | 278 | 236 | 500 | 455 | 230 | 221 |
| Клапан 19с 38нж | 300 | 330 | 284 | 585 | 515 | 290 | 225 |
Основные данные
| DN мм. | PN кгс/см2 | Таблица фигур | Рабочая среда | Температура рабочей среды, до С0 | Присоединение | Прим. готовность к монтажу |
| 50 | 16 | 19с38нж 19нж 38нж | Н/В/Г/З | 425 | пр/фл/мф | да |
| 40 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 80 | 16 | затвор 19с 38нж, 19нж 38нж | Н/В/Г/З | 425 | пр/фл/мф | да |
| 40 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 100 | 16 | 19с38нж 19нж 38нж | Н/В/Г/З | 425 | пр/фл/мф | да |
| 40 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 150 | 40 | 19с 73нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 16 | затвор 19с 38нж, 19нж 38нж | Н/В/Г/З | 425 | пр/фл/мф | да | |
| 63 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 80 | Н/В/Г/З | 90 | пр/фл/мф | да | ||
| 200 | 40 | 19с 73нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 63 | затвор 19с38нж, 19нж 38нж | Н/В/Г/З | 425 | пр/фл/мф | да | |
| 250 | 16 | Н/В/Г/З | 425 | пр/фл/мф | да | |
| 40 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 300 | 40 | 19с 73нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 16 | 19с 38нж 19нж 38нж затвор | Н/В/Г/З | 425 | пр/фл/мф | да | |
| 25 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 425 | пр/фл/мф | да | ||
| 80 | Н/В/Г/З | 90 | пр/фл/мф | да | ||
| 350 | 16 | ОЗ 44905-350 | 300 | пр/фл/мф | да | |
| 40 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 400 | 16 | затвор 19с 38нж 19нж 38нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 40 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 80 | Н/В/Г/З | 90 | пр/фл/мф | да | ||
| 500 | 16 | затвор 19с 38нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 40 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 80 | Н/В/Г/З | 90 | пр/фл/мф | да | ||
| 600 | 16 | 19с 38нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 25 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 40 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 700 | 16 | 19с 38нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 63 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 80 | Н/В/Г/З | 90 | пр/фл/мф | да | ||
| 800 | 16 | 19с 38нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 25 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 1000 | 25 | 19с 38нж 19нж 38нж | Н/В/Г/З | 300 | пр/фл/мф | да |
| 16 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 25 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| 63 | Н/В/Г/З | 300 | пр/фл/мф | да | ||
| Рабочая среда: н - нефть, в - вода, г - газ, з - сильнозагрязненные среды . Присоединение: пр - приварное, фл - фланцевое, мф - межфланцевое в сборе с КОФ | ||||||
