Назначение
Применяются в трубопроводах как запорное устройство исключающее обратный поток.
Климатическое исполнение
«У» -умеренный климат, «ХЛ» - холодостойкое исполнение и материалы.
Герметичность (протечки в затворе)
DN150-400 - 7- 20 дм3/мин., DN500-1000 - до 40дм3/мин.
Рабочие среды
Вода, пар, нефтепродукты, газ, сильнозагрязненные и умеренновязкие среды.
Изготовление
По ГОСТ 15150-69
Комплект поставки
Клапан герметично упакованный, паспорт, руководство по эксплуатации (или объединенный).
Материалы основных частей
| Наименование | Материалы по «У» | Материалы по «ХЛ» |
| Корпус | Сталь 20 | Сталь 09Г2С |
| Кольца посадочное | Сталь 20 | Сталь 09Г2С |
| Захлопка | Сталь 20 | Сталь 09Г2С |
| Ось | Сталь 20Х13 | Сталь 14Х17Н2 |
| Фланец* | Сталь 20 | Сталь 09Г2С |
| Ухо | Сталь 20Х13 | Сталь 14Х17Н2 |
| Гайка | Сталь 35 | Сталь 40 |
| Болт | Сталь 35 | Сталь 30Х |
| Наплавка на посадочном кольце | Антикоррозийная наплавка | Антикоррозийная наплавка |
| Наплавка на захлопке | Антикоррозийная наплавка | Антикоррозийная наплавка |
Технические параметры
| Условное обозначение | DN | 19с47нж , 19нж47нж PN, кгс/см2 | |||
| 40/25 | |||||

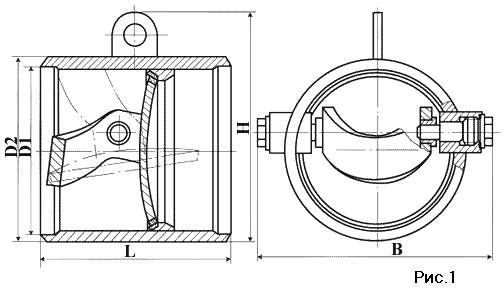

| мм | d, мм | d1, мм | L, мм | масса (кг) | |
| Клапан 19с47нж | 200 | 219 | 201 | 250 | 28 |
| Клапан 19с 47нж | 300 | 325 | 297 | 450 | 80 |
| Клапан 19с 47нж | 400 | 426 | 398 | 500 | 115 |
| Клапан 19с 47нж | 500 | 530 | 502 | 570 | 130 |
| Клапан 19с49нж | 600 | 630 | 594 | 650 | 265 |
| Клапан 19с 49нж | 800 | 720 | 684 | 820 | 630 |
| Клапан 19с 49нж | 1000 | - | - | 1050 | 890 |
Технические данные
| DN мм. | PN кгс/см2 | Таблица фигур | Рабочая среда | Температура рабочей среды, С | Присое-динение | Прим. готовность к монтажу |
| 150 | 40 | 19с 47нж | н/г/в/з | 425 | пр / фл | да |
| 200 | 40 | 19с 47нж | н/в/з | 425 | пр / фл | да |
| 250 | 40 | 19с 47нж | н/в/з | 425 | пр / фл | да |
| 300 | 40 | 19с 47нж | н/в/з | 425 | пр / фл | да |
| 350 | 25 | 19с 49нж | н/в/з | 425 | пр / фл | да |
| 400 | 40 | 19с 47нж | н/в/з | 425 | пр / фл | да |
| 25 | 19с49нж | н/в/з | 425 | пр / фл | да | |
| 500 | 40 | 19с47нж 19с 49нж | н/в/з | 425 | пр / фл | да |
| 25 | н/в/з | 425 | пр / фл | да | ||
| 600 | 40 | 19с 47нж | н/в/з | 425 | пр / фл | да |
| 25 | 19с49нж | н/в/з | 425 | пр / фл | да | |
| 700 | 40 | 19с47нж | н/в/з | 425 | пр / фл | да |
| 800 | 40 | 19с49нж | н/в/з | 425 | пр / фл | да |
| 1000 | 25 | 19с49нж | н/в/з | 300 | пр / фл | да |
|
Рабочая среда: н - нефть, в - вода, г - газ, з - сильнозагрязненные среды. Присоединение: пр - приварное, фл - фланцевый без комплекта ответных фланцев. |
||||||
